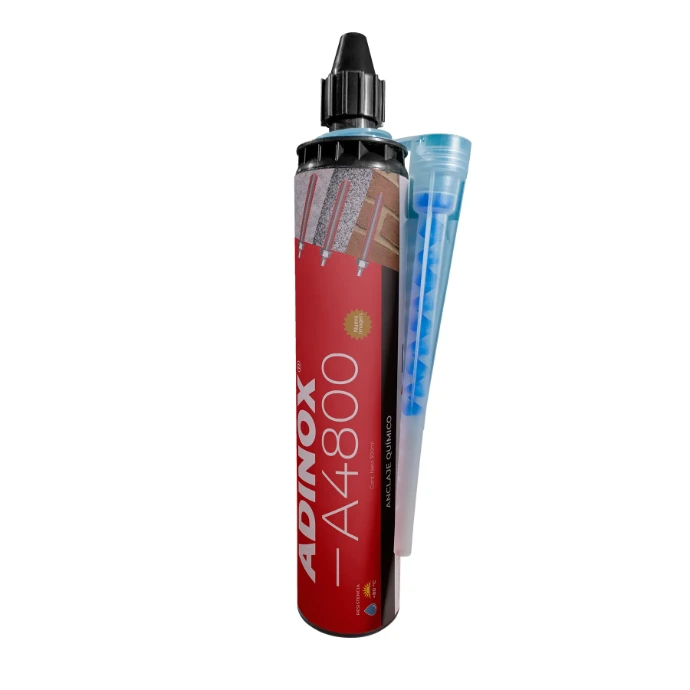

Cartucho coaxial
Acerca del Anclaje Químico ADINOX A4800
ADINOX® A4800 es un anclaje químico de altas prestaciones — un mortero de anclaje de dos componentes que se aplica por cartucho con boquilla mezcladora estática y cura por reacción química, formando un anclaje de alta resistencia en hormigón no fisurado y mampostería.
Este anclaje químico fija espárrago roscado de M8 a M24 y conecta armaduras post-instaladas (B500, Ø8-Ø16) para cargas estáticas y cuasi-estáticas, en interior y exterior. Su amplio rango de cargas y su validez en taladros secos, húmedos e inundados — incluida la instalación sobrecabeza — lo hacen una solución versátil para fijar maquinaria, barandillas, pasamanos, barreras de seguridad, balcones, toldos, vallas y señalización.
Amplio Rango de Cargas en Hormigón y Mampostería
- Ancla espárrago roscado de M8 a M24 en hormigón no fisurado de C20/25 a C50/60
- Conecta armaduras post-instaladas (B500, Ø8-Ø16) para uniones solapadas y anclaje final en losas y vigas
- Compatible con espárrago cincado (clase 5.8 / 8.8) e inoxidable (A2 / A4)
- Apto para mampostería de ladrillo macizo y hueco usando el tamiz adecuado
Fiable en Condiciones Exigentes de Obra
- Homologado para instalación en taladros secos, húmedos e inundados
- Válido para instalación sobrecabeza (en techos)
- Temperatura de servicio de -40 °C a +80 °C (máx. a largo plazo +50 °C)
- Para aplicaciones estructurales interiores y exteriores bajo cargas estáticas y cuasi-estáticas
Aplicación Sencilla y Segura
- Se aplica desde cartucho coaxial de 300 ml o 410 ml con boquilla mezcladora estática
- Una mezcla gris uniforme sin irisaciones confirma el mezclado correcto antes de inyectar
- Se inyecta desde el fondo del taladro para evitar bolsas de aire
- Vida útil de 18 meses; utilizable en una amplia ventana de temperatura con tiempos de manipulación y curado definidos
Información Técnica
Resumen del Producto
Tipo de producto | Mortero de anclaje de inyección bicomponente, cura por reacción química |
Color de mezcla | Gris uniforme (sin irisaciones = mezcla correcta) |
Material base | Hormigón no fisurado C20/25 a C50/60; mampostería de ladrillo macizo y hueco |
Elementos de anclaje | Espárrago roscado M8-M24 (clase 5.8 / 8.8, inox A2 / A4); armadura B500 Ø8-Ø16 |
Tipo de carga | Estáticas y cuasi-estáticas |
Condición del taladro | Seco, húmedo e inundado |
Temperatura de servicio | -40 °C a +80 °C (máx. a largo plazo +50 °C) |
Vida en anaquel | 18 meses desde la fecha de fabricación |
Parámetros de Instalación en Hormigón - Empotramiento Estándar
Medida | M8 | M10 | M12 | M16 | M20 | M24 |
Diámetro de broca d0 [mm] | 10 | 12 | 14 | 18 | 22 | 26 |
Profundidad del taladro h1 [mm] | 80 | 90 | 110 | 128 | 170 | 210 |
Par de apriete máx. Tinst [Nm] | 10 | 20 | 40 | 80 | 150 | 200 |
La profundidad de empotramiento es seleccionable entre 8d (mínima) y 12d (máxima). La tabla muestra el empotramiento estándar; los parámetros completos de instalación para todas las profundidades, distancias al borde y entre anclajes están en la Hoja de Datos Técnicos.
Resistencia Característica en Hormigón - Empotramiento Estándar
Medida | M8 | M10 | M12 | M16 | M20 | M24 |
Tracción NRk [kN] | 14,0 | 19,7 | 26,9 | 41,8 | 64,0 | 87,0 |
Cortante VRk cincado 5.8 [kN] | 9,0 | 15,0 | 21,0 | 39,0 | 61,0 | 88,0 |
Cortante VRk cincado 8.8 [kN] | 15,0 | 23,0 | 34,0 | 63,0 | 98,0 | 141,0 |
Cortante VRk inox A2 / A4 [kN] | 13,0 | 20,0 | 30,0 | 55,0 | 86,0 | 124,0 |
Valores característicos en hormigón C20/25 no fisurado, anclaje aislado (sin efectos de borde ni de distancia entre anclajes), empotramiento estándar. 1 kN ≈ 100 kg. Los valores de diseño (NRd / VRd) y la verificación específica de cada proyecto deben determinarse por un ingeniero cualificado con la Hoja de Datos Técnicos completa.
Tiempo de Manipulación y de Curado
| Cartridge / base material temperature [°C] | Tiempo de manipulación [min] | Tiempo de curado [min] |
|---|---|---|
| min. +5 | 18 | 145 |
| +5 a +10 | 10 | 145 |
| +10 a +20 | 6 | 85 |
| +20 a +25 | 5 | 50 |
| +25 a +30 | 4 | 40 |
| +30 | 4 | 35 |
Temperatura mínima del cartucho +5 °C; temperatura del material base ≥ +5 °C. Aplique el par de apriete solo después del tiempo de curado completo.
Mampostería y Armaduras Post-Instaladas
Mampostería: validado en ladrillo macizo de arcilla y ladrillo hueco. En ladrillo hueco, coloque el tamiz plástico adecuado y rellénelo por completo. Taladre solo en rotación (no percusión). Los parámetros de instalación y las resistencias por tipo de ladrillo se detallan en la Hoja de Datos Técnicos.
Armaduras post-instaladas: conecta armadura corrugada B500 (Ø8-Ø16) en hormigón no carbonatado C12/15 a C50/60 para uniones solapadas en losas y vigas, anclaje final y conexiones a compresión bajo cargas estáticas / cuasi-estáticas. Los valores de diseño por adherencia según la clase de hormigón están en la Hoja de Datos Técnicos.
Almacenamiento y Vida en Anaquel
| Temperatura de almacenamiento | +5 °C a +25 °C |
| Vida en anaquel (sin abrir, desde fabricación) | 18 mese |
| Condiciones de almacenamiento | Lugar seco y fresco, protegido de la luz solar directa y de focos de calor |
| Caducidad | Impresa en el cartucho |
¿Cómo Usar ADINOX A4800?
Taladrar y Limpiar el Orificio
- Taladre al diámetro y profundidad indicados — percusión en hormigón, solo rotación en mampostería
- Sople y cepille el taladro para eliminar polvo, fragmentos y agua — repita hasta dejarlo limpio (admisible seco, húmedo o inundado)
- El cartucho y el material base deben estar como mínimo a +5 °C
Preparar el Cartucho
- Rosque la boquilla mezcladora estática y monte el cartucho en la pistola aplicadora
- Purgue las primeras emboladas hasta que el mortero salga gris uniforme, sin irisaciones
- En mampostería hueca, coloque el tamiz en el taladro antes de inyectar
Inyectar, Colocar y Curar
- Inyecte desde el fondo del taladro, retirando la boquilla lentamente para evitar bolsas de aire — llene ½ a ¾
- Inserte el espárrago o la armadura roscando ligeramente hasta el fondo, dentro del tiempo de manipulación — debe rebosar mortero
- No mueva el anclaje durante el tiempo de curado; aplique el par de apriete solo tras el curado completo, sin superar el valor máximo
Adquiere el anclaje químico ADINOX A4800 a través de nuestra red de distribuidores autorizados, en cartuchos coaxiales de 300 ml (cajas de 12).
Únete a nuestra red de distribuidores y ofrece a tus clientes un anclaje químico de altas prestaciones para programas de fijación en hormigón, mampostería y armaduras.
Sé Nuestro Socio Comercial
¿Dónde Comprar?
Si estas usando ADINOX C1500 te puede interesar
Si usa ADINOX A4800, también le puede interesar
Pistolas de Aplicación
Para Cartuchos de 300 ml
Pistolas manuales y neumáticas para cartuchos coaxiales. Necesarias pPistolas manuales y neumáticas para cartuchos coaxiales. Necesarias para dosificar el A4800.ara dosificar el A4800.
Boquillas Mezcladoras
Para Cartuchos Coaxiales
Garantizan una mezcla homogénea de ambos componentes. Complemento esencial del A4800.
ADINOX® S70
Sellador-Adhesivo de Tack Instantáneo
Sellador-adhesivo flexible de MS Polymer con tack instantáneo. Libre de isocianatos y COV,.
Preguntas Frecuentes
¿Qué es el anclaje químico ADINOX A4800?
ADINOX A4800 es un mortero de anclaje de inyección de dos componentes que se aplica por cartucho con boquilla mezcladora estática. Cura por reacción química formando un anclaje de alta resistencia para espárrago roscado y armaduras en hormigón no fisurado y mampostería.
¿Qué materiales base y anclajes admite el A4800?
Funciona en hormigón no fisurado de C20/25 a C50/60 y en mampostería de ladrillo macizo y hueco. Ancla espárrago roscado M8-M24 (cincado clase 5.8 / 8.8 e inox A2 / A4) y armaduras post-instaladas B500 en medidas Ø8-Ø16.
¿Se puede instalar el A4800 en taladros húmedos o inundados?
Sí. El A4800 está homologado para taladros secos, húmedos e inundados, y para instalación sobrecabeza. Sople y cepille siempre el taladro antes de inyectar.
¿Cómo sé que el mortero está bien mezclado?
Descarte las primeras emboladas de la boquilla hasta que el mortero salga gris uniforme, sin irisaciones. Ese color gris uniforme es el indicador del mezclado correcto.
¿Cuáles son los tiempos de manipulación y curado?
Dependen de la temperatura. A +20 a +25 °C el tiempo de manipulación es de unos 5 minutos y el de curado de unos 50 minutos; a +5 °C el tiempo de manipulación se amplía a 18 minutos y el curado a 145 minutos. El cartucho y el material base deben estar como mínimo a +5 °C.
¿Cuál es el rango de temperatura de servicio?
Una vez curado, el anclaje químico A4800 se desempeña de -40 °C a +80 °C, con una temperatura máxima de servicio a largo plazo de +50 °C.
¿El A4800 sirve para hormigón fisurado o cargas sísmicas?
No. El A4800 está homologado para hormigón no fisurado y solo para cargas estáticas y cuasi-estáticas. No está homologado para hormigón fisurado ni para cargas dinámicas, de fatiga o sísmicas.
¿Qué presentaciones y vida útil tiene el A4800?
El A4800 se suministra en cartuchos coaxiales de 300 ml y 410 ml, en cajas de 12. Sin abrir, tiene una vida útil de 18 meses desde la fecha de fabricación, almacenado en lugar seco y fresco entre +5 °C y +25 °C, protegido de la luz solar directa y del calor.
